PADACÍ RÁMY PRO M, S 1000 XR ČERNÉ

Detailní popis produktu

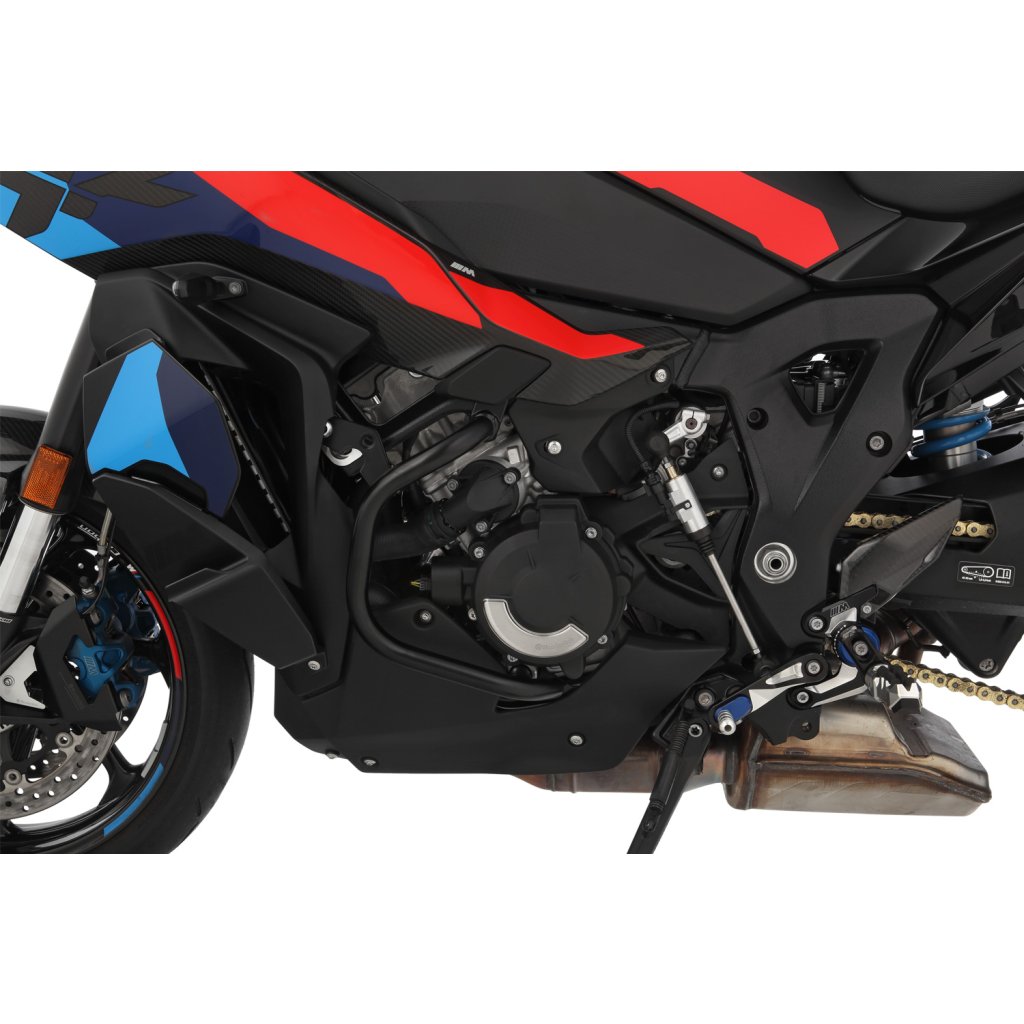

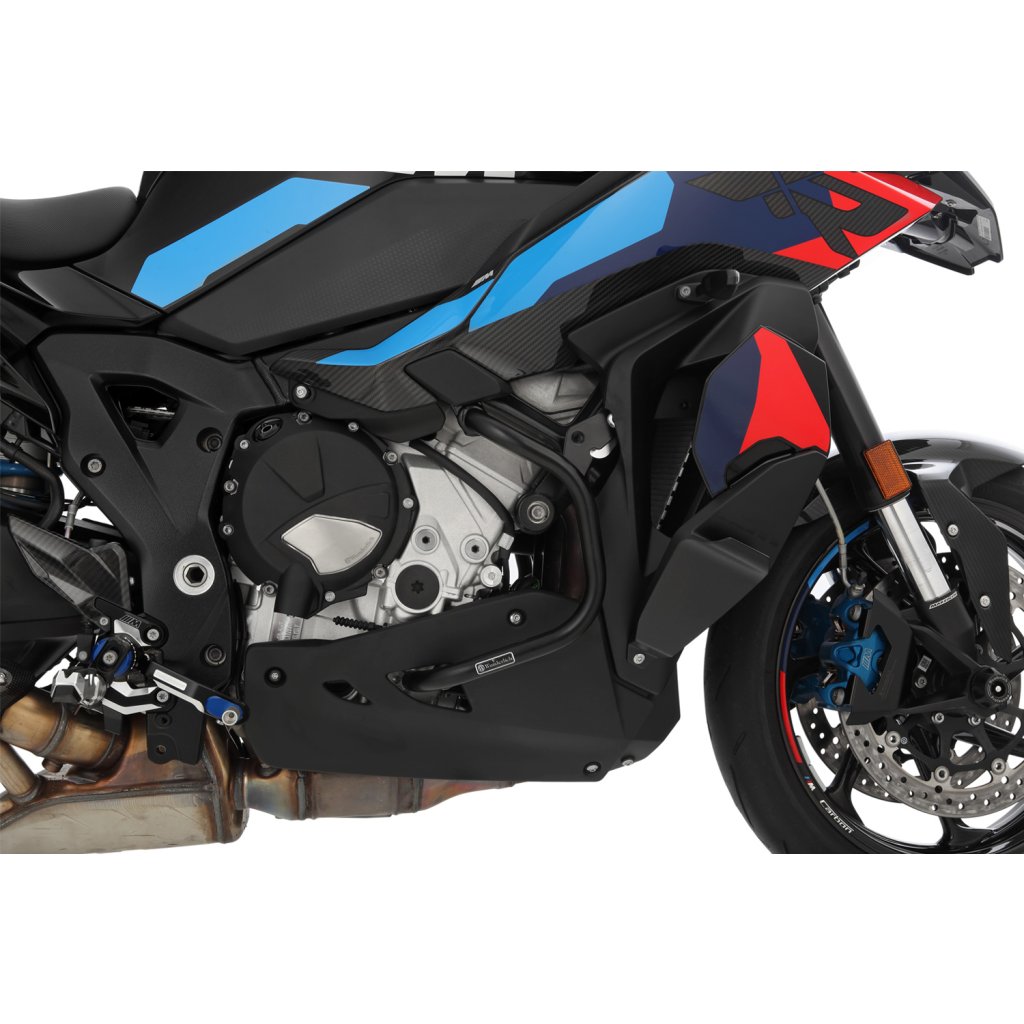

WUNDERLICH PADACÍ RÁM MOTORU PRO BMW M1000XR, S1000XR 2024-

Padací rám motoru pro M, S 1000 XR nabízí maximální ochranu a maximální úhel náklonu s minimální hmotností. Svým štíhlým tvarem harmonicky zapadá do designového uspořádání a linií nového velkého XR.

Září s dalšími dvěma pozoruhodnými technickými řešeními:

Na rozdíl od původní ochranné lišty se obložení v našem provedení nemusí uvolňovat v horním upevňovacím bodu na straně rámu. Geometrie rámu je navržena tak, že není nutné vyřezávat kapotáž pro její přišroubování k rámu. Vroubkování nebo vyříznutí obkladu s sebou nese riziko poškození obkladu, takže může být nutné přelakovat, což je pracné. To vše neplatí pro tento padací rám! To usnadňuje dodatečnou montáž ochranné lišty motoru, protože je zachován původní tvar kapotáže.

Speciální silentblok pro padací rám M, S 1000 XR

Druhým podstatným bodem je speciální, vibracemi oddělené upevnění polovin ochranné tyče motoru v horní části rámu a ve spodní části motoru. Na straně rámu je držák přišroubován konvenčním způsobem. Na straně motoru používáme speciálně vyvinutý silentblok. Spodní konce ochranné lišty motoru jsou každý axiálně zasunuty do silentbloku.

Třídílný silentblok se skládá z hliníkového ložiska přišroubovaného ke skříni motoru a dvou vnitřních O-kroužků. Uvnitř ložiska je uspořádán O-kroužek pro oddělení vibrací a jako tlumič nárazů. Druhý je pro radiální vedení. Tvrdost O-kroužků podle Shorea je stanovena tak, že i přes oddělení je zaručeno bezpečné a tvarově lícující uložení ochranné lišty motoru.

Ten slouží k odizolování držáku přišroubovaného k rámu od motoru z hlediska vibrací, čímž se zabrání nežádoucímu přenosu vibrací a kmitů.

V případě převrácení nebo pádu je ochranná lišta podepřena na vnitřním dorazu silentbloku prostřednictvím O-kroužku, který funguje jako tlumič vibrací a nárazů a absorbuje vznikající axiální síly. Druhý O-kroužek absorbuje radiální síly a absorbuje dodatečnou energii.

Technické specifikace Materiál:
Přesná ocelová trubka, pečlivě ohnutá na CNC ohýbačkách trubek.
úhledně svařená, černě lakovaná
Průměr tuby: 22,5 / 12,5 mm
Uložení k motoru přes hliníkové pouzdro
O-kroužky jako tlumiče vibrací
Prémiový produkt Wunderlich.
Malá série. Ručně dělaný.
Vyrobeno v Německu

Určeno pro:
S 1000 XR  2024-
M 1000 XR

S padacími rámy Wunderlich je Tvoje BMW v bezpečí!
